2.1.4 SUN-IGuard-600系列 變壓器油色譜在線監測系統（油色譜）
-
廠家直供
-
1小時響應
-
48小時解決
-
12月質保
-
終身維護
- 產品說明
- 型號規格
一、系統概述

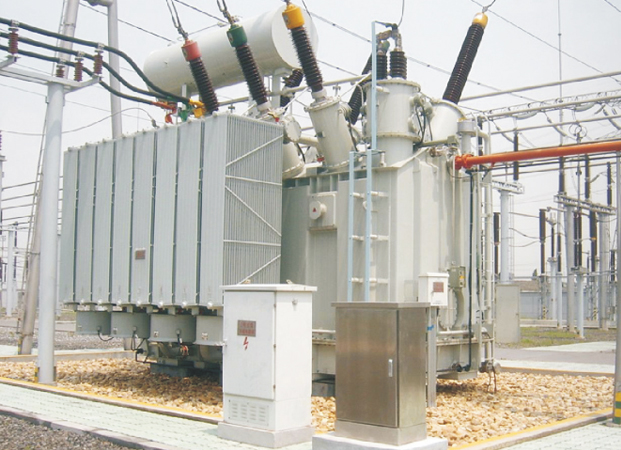

SUN-IGuard-600系列變壓器油色譜在線監測系統是用于電力變壓器油中溶解氣體的在線分析與故障診斷，適用于各種電壓等級的電力充油變壓器、電弧爐變壓器、電抗器以及互感器等油浸式高壓設備。
SUN-IGuard-600系統變壓器油色譜在線監測系統分為普通油色譜和智能油色譜兩個類項，普通油色譜包括SUN-IGuard-600油色譜在線監測裝置和監測后臺，智能油色譜包括SUN-IGuard-600油色在線監測裝置、智能組件（支持IEC61850數據上傳)和可擴展的鐵芯接地電流在線監測裝置。
國家標準《GB/T7252-2001變壓器油色譜分析和判斷導則》指出，分析油色譜的組分和含量是監測充油電氣設備安全運行的最有效措施之一。SUN-IGuard-600系列變壓器油色譜在線監測系統根據國家所推薦的氣相色譜法來分析油中濃變化趨勢，以判斷充油電氣設備運行狀況，適用于變壓器、電抗器、互感器和油紙?zhí)坠艿取?/span>
SUN-IGuard-600變壓器油色譜在線監測系統能夠監測的氣體有氫氣、一氧化碳、二氧化碳、甲烷、乙烷、乙烯、乙炔、還可根據用戶需求定制微水等組分的在線監測。
二、產品類別
三、技術參數
工作電源：AC220V 15%,50/6OHz
運行環境溫度：-40℃-70°℃
運行油溫：-10℃-120℃
環境相對濕度：5%-95%
日照強度：0.1W/cm2
設備壽命：8年
防護等級：IP55
四、工作原理
SUN-IGuard-600系列變壓器油色譜在線監測系統工作時，先利用油樣采集單元進行油路循環，處理連接管道的死油，再進行油樣定量;油氣分離單元快速分離油中溶解氣體輸送到六通閥的定量管內并自動進樣;在載氣推動下，樣氣經過色譜柱分離，順序進入氣體檢測器;數據采集單元完成AD數據的轉換和采集，嵌入式處理單元對采集到的數據進行存儲、計算和分析，并通過100M以太網接口將數據上傳至數據處理服務器（安裝在主控室），最后由系統監測與預警軟件進行數據處理和故障分析。
五、系統組成

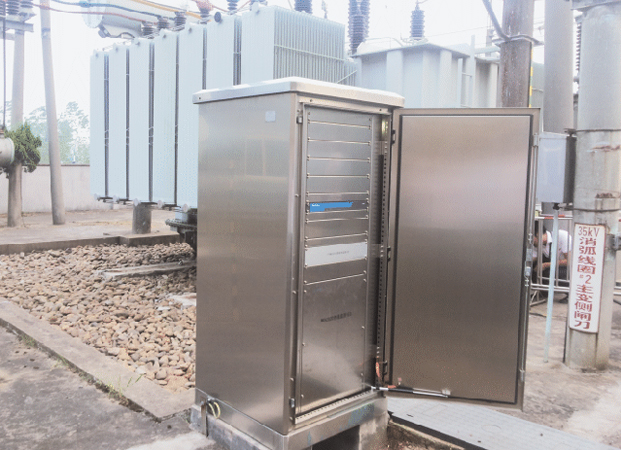

SUN-IGuard-600系列變壓器油色譜在線監測系統可由現場監測主機獨立完成，現場監測主機包含色譜數據采集處理模塊、油氣分離模塊、氣體檢測模塊、氣源模塊等四個高集成模塊和輔助單元組成。其中色譜數據采集處理模塊包含數據采集單元、現場控制處理單元、通訊控制單元及IEC61850規約通訊等;油氣分離模塊包含油樣循環采集單元、油樣定量單元、油樣處理返回單元、脫氣集氣單元等；氣體檢測模塊包含氣體分離單元、恒溫恒流控制單元、氣體檢測單元等；氣源模塊包含產氣單元、儲氣單元、凈化單元、壓力控制和報警單元等；輔助單元包括置于變壓器接口、油管及通信及電源電纜等。
如果不通過IEC61850通訊規約直接上傳數據和報警等值也可以在主控室安裝電腦和監控軟件，直接在主控室內監測設備的運行狀況。
六、性能特點
1、可在變壓器運行狀態下安裝，對設備運行無影響。
2、安裝方便，僅需將進出油管通過法蘭和變壓器的預留孔相連。
3、采用循環油工作方式，無污染、不耗油。
4、最短檢測周期為1個小時，最長檢測周期可任意設定。
5、超強數據存儲，數據存儲梁大于8年。

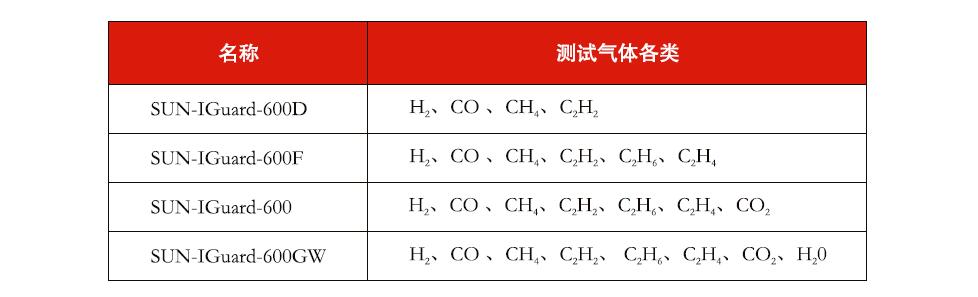

七、測量指標
八、監測軟件
SUN-IGuard-600變壓器油色譜在線監測軟件具備強大的管理功能，一臺只能監控器可以同時監控和管理32臺SUN-IGuard-600變壓器油色譜在線監測系統，用戶可以很方便的獲得設備的實時數據、實時譜圖、歷史數據和趨勢圖等。
診斷算法先進、實用；
通訊協議安全、可靠；
系統安全可靠；
數據顯示生動形象，報表豐富。
九、智能組件
SUN-IGuard-601智能組件是智能變電站的過程層智能終端設備，適用于變電站自動化系統過程層，支持基于IEC61850的GOOSE通信協議,具有兩個獨立的光纖GOOSE口，可分別接入兩個過程層GOOSE網。
十、鐵芯電流監測裝置
變壓器鐵芯接地電流在線監測系統能實時監測變壓器鐵芯接地線中的電流，當鐵芯接地線中的電流超過《DL/T572電力變壓器運行規程》要求的100mA時或者發現接地引線松動脫落時，將會進行報警。
SUN-IGuard-600D
SUN-IGuard-600F
SUN-IGuard-600
SUN-IGuard-600GW
